무중단 배포 과정에서의 매모리 사용량 개선 - 기존 애플리케이션의 종료 시점 변경

배경

프로젝트 팀원인 테니가 기존의 무중단 배포에서 다운타임이 발생하는 문제를 해결하는 PR을 올렸습니다.

자세한 내용은 해당 PR에서 확인하실 수 있습니다.

문제도 잘 파악했고, 해결까지의 전체 과정을 문서화해서 공유해준 덕분에 전체 과정을 빠르게 이해할 수 있었는데요(테니 감사합니다 😄), 제가 PR에 남겼던 댓글 중 일부를 직접 테스트해본 결과를 바탕으로 기존 방법에서 조금 더 개선이 가능한 부분을 공유하고자 합니다.

기존 배포 과정

개선 방법을 작성하기 전에, 기존의 과정을 순서대로 살펴보며 전체 흐름을 다시 정리하겠습니다.

1. 인스턴스 내부에서 POST /termination 요청을 보내 ELB의 헬스체크에 실패하도록 지정

ELB의 헬스체크에 사용되는 코드를 살펴보겠습니다.

@RestController
public class HealthCheckController {

    private static final String HOST_IPV4 = "127.0.0.1";
    private static final String HOST_IPV6 = "0:0:0:0:0:0:0:1";
    private static final String HOST_NAME = "localhost";

    private final AtomicBoolean isTerminating = new AtomicBoolean(false);

    @GetMapping("/health")
    public ResponseEntity<Void> checkHealth() {
        if (isTerminating.get()) {
            return ResponseEntity.status(HttpStatus.BAD_GATEWAY).build();
        }
        return ResponseEntity.ok().build();
    }

    @PostMapping("/termination")
    public ResponseEntity<Void> terminate(HttpServletRequest request) {
        String remoteHost = request.getRemoteHost();
        if (HOST_IPV6.equals(remoteHost) || HOST_IPV4.equals(remoteHost) || HOST_NAME.equals(remoteHost)) {
            isTerminating.set(true);
            return ResponseEntity.ok().build();
        }
        return ResponseEntity.status(HttpStatus.FORBIDDEN).build();
    }
}

/health 메서드는 필드에 있는 AtomicBoolean 값이 false이면 ELB가 GET /health 로 헬스체크 요청을 보낼 때 200 응답을 보내는 코드입니다.
- ELB에는 헬스체크 정상 응답 코드가 200으로 지정되어 있습니다.
/termination 메서드는 필드의 AtomicBoolean을 false로 지정하여, ELB가 헬스체크 요청을 보낼 때 502 응답을 보내 헬스체크에 실패하도록 합니다.

이 API를 이용하여, 인스턴스에 있는 스크립트에서는 POST /termination 요청 → 25초 sleep 을 호출하여 본격적인 배포 시작 전에 ELB가 해당 인스턴스로의 트래픽을 보내지 않도록 지정합니다.

25초에 대한 자세한 내용은 아래에서 다루겠습니다.

2. 배포 시작

이후의 배포 과정은 다음 순서로 진행됩니다.

(git clone & pull 등 프로젝트 코드 로딩 후) gradle 빌드 등 배포 준비
기존의 springboot 프로세스를 종료
- springboot의 graceful shutdown 옵션이 적용되었으며, timeout은 기본값인 30초입니다.
- graceful shutdown은 기존의 요청이 있으면 최대 timeout 만큼의 시간동안은 해당 요청을 처리하고 종료하는 방법입니다.
1에서 빌드된 새로운 springboot 실행
GET /health 요청을 보내 springboot의 실행이 완료되고, 요청을 받아들이는지 한번 더 확인

전체 과정은 큰 문제가 없고, 실제 배포 자체도 정상적으로 잘 되는 것은 확인하였지만 몇 가지의 걱정과 개선 방법이 떠올랐는데요, 이제 본격적으로 그 방법들을 다뤄보겠습니다.

기존 방법에서 우려되는 점

프로젝트 초기에 gradle 빌드 과정에서 메모리 부족으로 인스턴스가 멈췄던 적이 많았는데요, 현재 시점에서 프로젝트는 더 무거워졌는데 인스턴스는 그때와 같은 타입(t4g.micro)이기 때문에 메모리 문제가 충분히 발생할 수 있다고 생각했습니다.

따라서, 제 개인 EC2 및 아래의 환경에서 실제 테스트를 진행하며 우려되는 것들이 실제 발생 가능한 문제인지 확인 해 보겠습니다.

Free-Tier 인스턴스 타입인 t2.micro는 실제 프로젝트에서 사용하는 t4g.micro와 메모리(1GB)사양이 같고, 여기에 프로젝트 환경과 동일하게 2GB 스왑 메모리를 적용하였습니다.
- 제 개인 배포에 사용되는 인스턴스이다보니, Mysql 등 다른 프로세스도 실행이 되어 있습니다. 따라서 전체 사용량보다는 사용량의 변화를 중점으로 확인해주세요.
배포는 프로젝트 코드가 아닌 테스트를 위해 작성한 별도의 코드로 진행합니다. 규모는 프로젝트 코드보다 현저히 낮으며, 코드는 GIthub 링크에서 확인하실 수 있습니다.
- 프로젝트 코드를 받아와서 진행할 수도 있지만, 배포까지의 절차가 복잡하고 원하는 코드를 바로바로 추가할 수 있는 이유로 개인 코드를 사용합니다.

우려하는 점은 Graceful shutdown과 관련이 있는데요, 하나씩 더 자세하게 작성해 보겠습니다.

1. Graceful Shutdown이 사실상 적용되지 않습니다.

기존의 과정에서, POST /termination → 25초 sleep 과정을 거치면 해당 시점에서는 ELB가 더 이상 트래픽을 보내지 않습니다. 조금 더 자세히 말씀드리면 다음과 같습니다.

현재 헬스체크의 비정상 임계값은 3, 제한 시간은 2초, 간격은 5초입니다. 이 값으로만 ELB의 트래픽 중단까지의 시간을 간단하게 계산 해보면 16.xx초 ~ 20.xx초가 소요됩니다.

16.xx초: /termination 호출과 동시에 헬스체크가 이뤄지는 경우. 즉 대기(0.xx초) → 확인(2초) → 대기(5초) → 확인(2초) → 대기(5초) → 확인(2초) 인 경우
20.xx초: 이전의 헬스체크가 끝난 동시에 /termination 호출이 이뤄지는 경우. 즉 대기(4.xx초) → 확인(2초) → 대기(5초) → 확인(2초) → 대기(5초) → 확인(2초) 인 경우

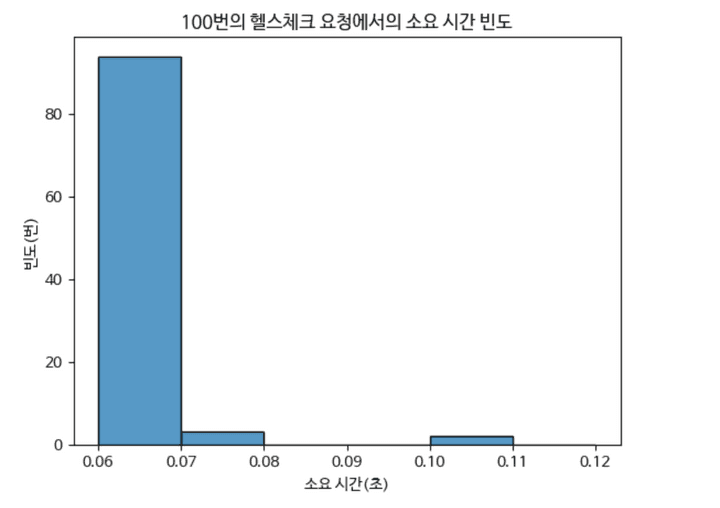

하지만 이 시간은 헬스체크 요청 및 실패 응답까지 제한 시간인 2초가 모두 소요된다는 가정 하이며, 실제로는 요청부터 응답까지 2초가 나오지는 않습니다. 아래의 히스토그램을 보면, 100번의 요청 중 거의 대부분(이 그래프에서는 95번)이 0.06초 ~ 0.07초에 완료되는 것을 확인할 수 있습니다.

그래프는 python의 seaborn을 이용하였습니다.

그럼에도 헬스체크 응답까지의 시간을 넉넉잡아 0.1초로 잡았을 때의 ELB의 트래픽 전송 중단까지의 최소 시간은 10.3xx초가 됩니다. 즉 ELB의 트래픽 전송 중단까지는 10.3xx초부터 20.xx초까지 소요된다고 할 수 있습니다.

10.3xx초: 이전의 16.xx초에서 확인하는 2초를 0.1초로 바꾸고 계산한 값

그러면 다음 줄인 sleep 25가 실행되는 동안 springboot가 새로운 요청을 받지 않고 기존의 요청을 처리할 수 있는 시간이 적어도 4.xx초(25초 - 20.xx초) 부터 14.6xx초(25초 - 10.3xx초)까지 주어지며, 이 시간은 현재 프로젝트 규모와 트래픽을 고려했을 때 기존의 요청을 충분히 처리할 수 있는 시간입니다.

즉, sleep 25 직후의 시점에서는 springboot가 요청을 받지도, 처리하고 있지도 않을 가능성이 농후한데 이후의 배포 준비 과정동안 메모리를 점유하고 있는 상황입니다.

메모리_1

사진은 sar -r 1 명령어로 1초 단위로 변화를 관찰한 뒤, 필요한 부분만 잘라붙였습니다.

실제 메모리 변화를 관찰해보면, 빌드 중 최대 68.17%까지 메모리 사용률이 올랐고, 빌드가 끝난 뒤 49%대까지 떨어짐을 확인할 수 있는데요, gradle build 자체가 메모리를 상당히 많이 사용하는 작업이기에 기존의 springboot가 불필요하게 메모리를 점유하는 상황이 서버의 부하로 이어질 수 있습니다.

2. Graceful Shutdown이 적용이 되도 문제가 발생할 수 있습니다.

이전에 언급한 대로 기존의 springboot를 종료하는 시점에서는 처리할 요청이 없어 graceful shutdown이 사실상 적용되지 않겠지만, 그럼에도 발생할 수 있는 문제 상황을 가정해 보겠습니다.

이전에 계산한 대로, ELB가 트래픽을 배분하지 않아 springboot가 남아있는 요청만을 처리할 수 있는 시간은 4.xx~14.6xx초일 것입니다.
빌드 등 배포 준비 과정이 보통 40초 ~ 1분정도 소요되니, 1의 시간을 포함하면 기존의 springboot를 종료할 때 까지 44.4xx초 ~ 1분 14.6xx초 정도의 시간동안 요청을 처리할 수 있습니다.
현재 프로젝트에서는 이 정도 시간이 소요되는 작업도 없고, 이 정도의 트래픽이 몰리지도 않습니다. 즉, 44초 이상의 시간이 필요한 작업이라면 무한 루프 등의 시간이 지나도 해결이 되지 않을 문제일 가능성이 높습니다.

아래의 입력된 delay(초) 만큼 멈춰 graceful shutdown의 적용을 확인하는 API를 호출한 뒤 메모리 사용량을 확인 해 보겠습니다.

@PostMapping("/shutdown-test")
public String shutdown(
     @RequestParam(value = "delay", defaultValue = DEFAULT_SHUTDOWN_DELAY) int delay,
     Model model
) {
     log.info("Shutdown request received. Delay: {} seconds", delay);
     try {
         Thread.sleep(delay * 1000L);
     } catch (InterruptedException e) {
         Thread.currentThread().interrupt();
     }

     model.addAttribute("delay", delay);
     return "success-shutdown";
}

메모리_2

새로운 springboot를 실행하는 동안의 메모리 점유율이 50.71% 에서 67.55% 까지 올랐고, 기존 springboot가 graceful shutdown을 마친 이후 스크립트 실행 전과 비슷한 51% 정도로 떨어집니다.

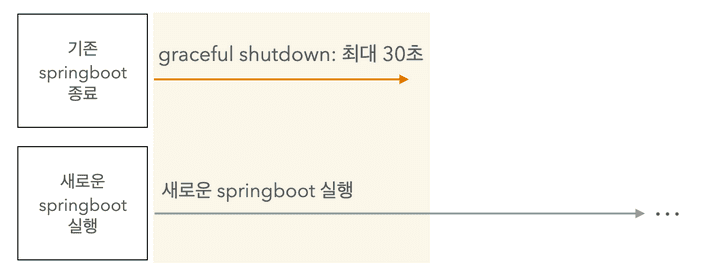

흐름도

이 사진에서 노란색 영역은 기존 springboot와 새로운 springboot가 동시에 실행되는 구간입니다.

즉, 주어진 시간인 44.xx초 ~ 1분 14.6xx초 동안 해결되지 않는 문제이면 새로운 springboot를 실행하는 동안 기존의 springboot가 graceful shutdown을 진행하도록 할 필요가 없습니다. 어차피 기존의 springboot를 종료한다면, 차라리 일찍 종료하는게 더 나은 방법입니다. (아니면 아예 새로운 버전의 배포를 멈추는 것도 방법입니다.)

결론

테스트하는 과정에서 인스턴스가 튕기거나, 입력 및 처리가 현저히 느려지는 현상이 발생할 정도로 현재 과정에서는 graceful shutdown이 진행되는 여부와 관계 없이 메모리 부하가 발생할 수 있음을 확인하였습니다. 떠오르는 개선 방법은 정~말 간단한데요, 실제로 테스트를 해보며 이 방법이 적용 되는지 확인 해 보겠습니다.

개선해보기

개요

우선, 내용이 길어 기존 방법이 헷갈릴 수 있으니 기존 방법을 한번 더 언급하겠습니다. sleep 25 까지의 명령어로 ELB의 트래픽 전달을 막고, 빌드 등의 준비를 마친 뒤 기존 springboot를 종료하고 새로운 springboot를 실행하는 과정입니다.

# 기존 방법

curl -X POST http://localhost:8080/termination
sleep 25

..
clone 및 gradle 빌드 등
..

kill [기존 springboot]
nohup java -jar [새로운 springboot]
curl -X GET http://localhost:8080/health 반복 호출로 새로운 springboot가 정상적으로 실행되었는지 확인

떠오르는 개선 방법은 정말 간단한데요, 아래와 같이 kill [기존 springboot]를 sleep 25 직후 실행되도록 옮겨 ELB가 트래픽을 전달하지 않는 순간에 바로 springboot를 종료하는 방법입니다.

# 새로운 방법 방법

curl -X POST http://localhost:8080/termination
sleep 25

kill [기존 springboot]

..
clone 및 gradle 빌드 등
..

nohup java -jar [새로운 springboot]
curl -X GET http://localhost:8080/health 반복 호출로 새로운 springboot가 정상적으로 실행되었는지 확인

개선했을 때 기대되는 결과는 다음과 같습니다.

graceful shutdown이 진행되지 않는다면, ELB의 트래픽 배분 중지와 동시에 기존 springboot가 종료될테니 빌드 등 새로운 springboot의 배포 준비 과정에서의 메모리 부하가 줄어들 것입니다.
graceful shutdown이 진행된다고 하더라도, 배포 준비 시간(보통 40 ~50초)동안 30초인 timeout 만료로 기존의 springboot가 종료될테니 새로운 springboot가 실행될 때의 메모리 부하가 줄어들 것입니다.

이제 본격적으로 테스트를 해보며, 이 개선안이 실제로 유의미한지 살펴보겠습니다.

1. 테스트 - graceful shutdown이 적용되지 않을 때

테스트는 제 개인 EC2에서 진행하고 있고, 공개된 도메인도 아니기에 제가 별도의 요청을 보내지 않는 이상 springboot가 처리할 별도의 요청이 존재하지 않을 것입니다. 즉 이 경우에서는 kill 명령어로 기존의 springboot를 종료하면 바로 프로세스가 종료될 것이라고 생각할 수 있습니다.

테스트는 기존 방법과 수정한 방법을 각 3회 진행한 뒤 평균을 낸 값을 비교하는 방법으로 진행하였습니다.

물론 정규분포에 가까워진다고 여겨지는 30회 정도의 시도는 해보고 싶었으나.. 로그를 정리하는 시간이 생각보다 오래 걸리고, 3회 시도에서의 편차가 거의 없어 추이를 판단하기에는 크게 무리가 없다고 판단하였습니다.

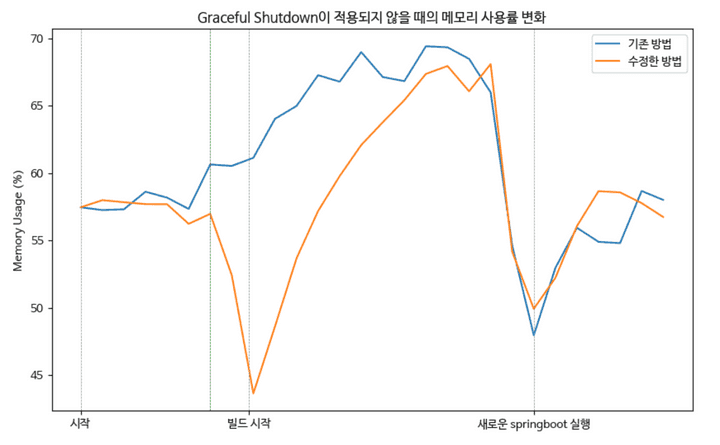

그래프_1

그래프는 python의 matplotlib을 이용하였고, 배포 과정에서 1초 단위로 기록된 모든 메모리 사용률을 넣었습니다.

위 그래프의 초록색 선은 배포 시작뒤 25초 정도가 경과한 시점인데(sleep 25 및 kill [기존 springboot] 호출 뒤), 기대했던 대로 이 시점부터 새로운 springboot가 실행되는 배포 준비 과정까지 전체적인 메모리 사용량이 낮아졌습니다.

추가적으로 새로운 springboot가 실행된 이후의 메모리 사용량은 비슷한 걸 보면, 기존의 springboot 역시 kill 명령어의 호출과 동시에 graceful shutdown 없이 바로 종료되는 것도 확인할 수 있습니다 😄

2. 테스트 - graceful shutdown이 적용될 때

이전에 테스트용으로 만들었던 Delay를 주는 API를 호출하여, graceful shutdown이 최대(=timeout)인 30초동안 진행되도록 한 뒤 이전과 마찬가지로 기존 방법과 새로운 방법을 각 3회 테스트하였습니다.

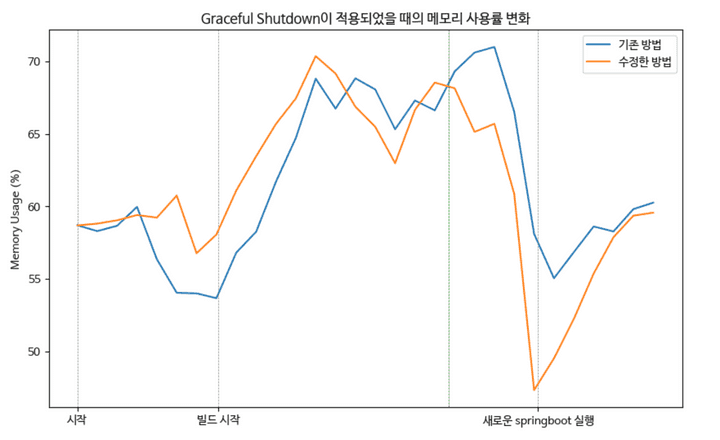

그래프_2

빌드가 시작되기 전에 기존의 springboot를 종료해도 graceful shutdown이 진행되기에 빌드 과정에서의 메모리 점유율은 기존 방법과 동일하지만, 초록색 선의 시점(=graceful shutdown이 완료된 시점)부터는 기존 방법보다 메모리 사용량이 낮아짐을 확인할 수 있었습니다.

결론

기존의 springboot를 종료하는 순서만 바꾸는 단순한 작업임에도, 메모리 사용량이 줄어든 수치적인 변화와 더불어 인스턴스가 멈추는 등 기존 방법에서 나타났던 문제도 발생하지 않음을 확인할 수 있었습니다.

다음 글에서는 Deregistration Delay라는 개념을 이용하여 POST /termination → sleep 25 과정을 대체해 보겠습니다. 긴 글 읽느라 고생 많으셨습니다 😄
