배경

기존 방법은, 의도적으로 헬스체크에 실패하도록 하는 API를 호출하여 ELB(로드 밸런서)의 트래픽 배분을 막는 방법이었습니다. 팀원인 테니가 상황에 맞게 훌륭하게 구현해줬고, 문제될 여지가 거의 없다고는 느껴지지만 아래의 불확실성은 있다는 생각이 들었습니다.

  1. 해당 API의 호출 시점, 그리고 서버의 상황에 따라 실제 트래픽 중단까지 최대 10초에 가까운 시간 차이가 발생합니다.
  2. 배포 작업이 애플리케이션의 영향을 받습니다. 현재는 API를 호출하여 헬스체크에 사용되는 불리언 필드를 false로 바꿔 실패하도록 하고 있는데, 이걸 다시 true로 바꾸는 기능은 없습니다. 즉 배포 과정에서의 사소한 실수로 불필요하게 해당 API가 호출된다면 Springboot를 다시 배포해야 합니다.

기존 방법에 대한 자세한 내용은 이전 글 을 참고해주세요!

두개의 원인을 보면 결국 API를 다른 무언가로 대체하는 것이 해결 방법인 것 같은데요, 물론 다른 해결 방법도 있겠지만 이번 글에서는 AWS CLI에서 사용하는 Deregister라는 방법을 이용해 보겠습니다.

1

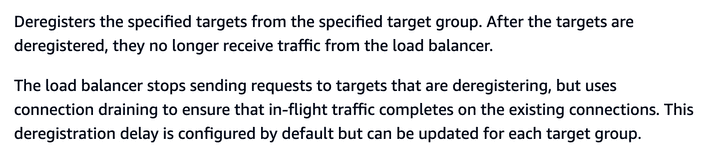

AWS 공식 문서에서는 Deregister를 위와 같이 소개하고 있습니다. 이 글의 target에 EC2 인스턴스를 대입하면, “대상 그룹에 등록된 인스턴스를 등록 취소하여 로드 밸런서가 보내는 트래픽을 받지 않도록 한다” 라는 뜻이고, 이때 사용되는 Deregistration Delay는 이름 그대로 서버가 in-flight 요청(이미 들어와서 처리중인 요청)을 처리할 수 있도록 실제 등록 취소를 지연하는 시간(초 단위) 입니다.

Deregistration Delay에 대한 개념은 링크를 참고해주세요!

따라서, 이번 글에서는 aws-cli를 이용한 Deregister와 Deregisteration Delay를 직접 적용해볼 예정이고, 글의 흐름은 다음과 같습니다.

  1. Deregister 적용 및 확인
  2. 확인 과정에서 판단한 문제
  3. 이 문제의 원인 분석 및 해결 방법

그리고 이후의 내용에서는 Deregister = 등록 취소 / Deregistration Delay = 등록 취소 지연으로 통일하여 사용할 예정입니다 😄

주의

  1. 이 방법을 이용하기 위해서는 ELB에 대한 IAM 권한 및 액세스 키가 필요합니다. 현재 프로젝트에서는 우아한테크코스에서 제공하는 AWS를 사용하고 있고, 현재는 해당 권한이 없어 프로젝트에 적용할 수 있는 방법이 아닙니다.

리뷰를 할 때는 IAM 권한을 원하는 대로 수정할 수 없다는걸 감안하지 못했습니다.. 괜한 언급으로 시간을 뺏어 팀원 테니에게 죄송한 마음이 드네요 😭

  1. 본 글에서는 해당 과정을 실제 적용해보는 과정을 위주로 다룹니다. 따라서 AWS-CLI를 우분투에 설치하고 IAM을 등록하는 등의 기본적인 과정은 생략합니다.

AWS-CLI 설치는 공식 문서를 확인해주시고, IAM 계정에는 ElasticLoadBalancingFullAccess 권한을 추가해주세요!


인스턴스 등록 취소하기

등록 취소 지연 시간 설정

2

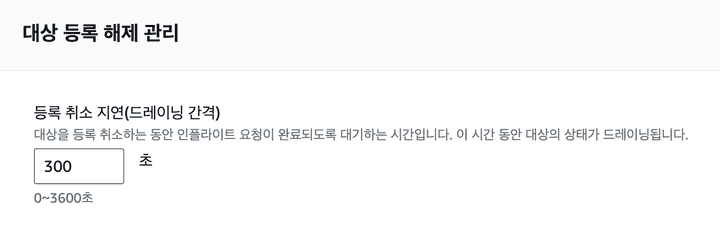

등록 취소 지연값은 EC2 → 대상 그룹 → 하단의 속성 탭 → 속성 편집에서 설정할 수 있고, 기본값은 300초 입니다.

AWS-CLI에서의 등록 취소 및 재등록 명령

다음으로, aws-cli에서 인스턴스를 등록 취소하기 위해 아래 명령어를 입력합니다. 재등록 하는 경우는 deregister-targets만 register-targets 로 바꿔주시면 됩니다 !

aws elbv2 deregister-targets \
--target-group-arn [대상 그룹의 arn] \
--targets Id=[트래픽을 중단할 EC2의 인스턴스 ID]

여기서 대상 그룹의 arn은 사용하시는 대상 그룹 상세 페이지로 들어가면 ‘세부 정보’ 바로 아래 있는 arn으로 시작하는 값입니다.

3

ARN은 AWS 리소스의 고유 식별자입니다. 리소스를 명료하게 지정하는 경우 사용합니다.

deregister 또는 register를 호출했을 때, aws 콘솔에 나오는 상태를 확인해 보겠습니다.

4 5

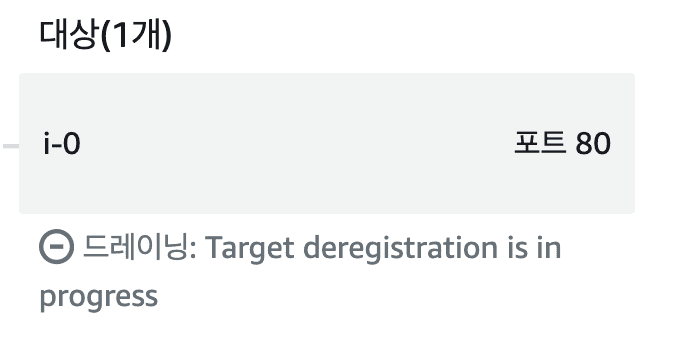

  1. deregister-targets를 호출 시, 왼쪽 사진처럼 드레이닝 상태가 되고, 지정한 등록 취소 지연 시간이 지난 뒤 대상에서 사라집니다.

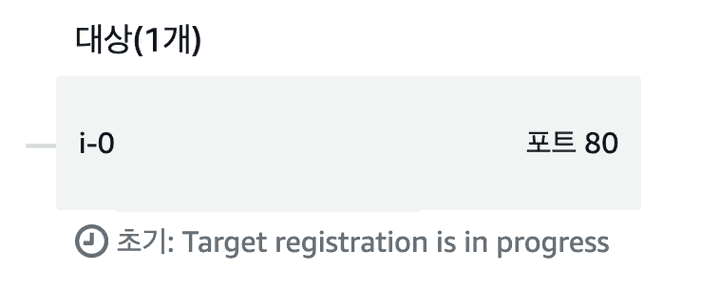

  2. 그리고 등록 취소된 인스턴스를 register-targets로 재등록 요청시, 오른쪽 사진의 상태가 되고 최초의 헬스체크 통과시 다시 트래픽이 전달됩니다.

이제 위 과정을 이용하여, 실제 등록 취소 과정을 테스트 해보겠습니다.


테스트

개요

6 7

사진의 페이지는 실제 배포가 되어있는 페이지입니다.

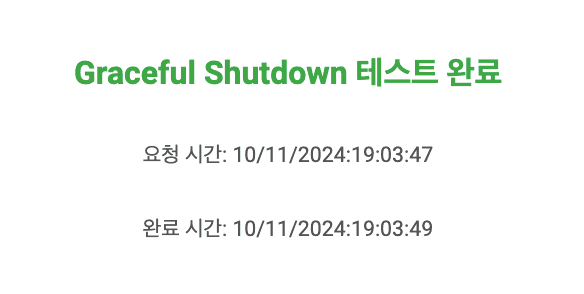

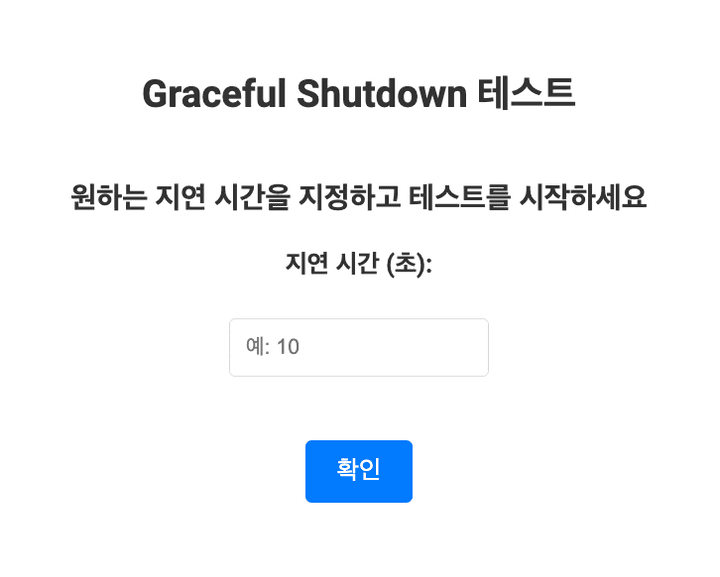

왼쪽 사진의 페이지에서 입력한 시간(초) 만큼 Thread.sleep() 을 걸고, sleep이 끝나면 되면 오른쪽 사진의 페이지로 이동합니다.

테스트는 다음 순서로 진행합니다.

  1. 등록 취소 지연 시간은 30초로 지정합니다.
  2. 이 페이지에서 35초를 지정한 뒤 요청을 보냅니다.
  3. aws-cli에서 deregister-targets를 호출하여 등록 취소를 진행합니다.

1번과 2번 작업 사이에 1초 정도가 소요되니, 여유있게 35초로 잡은 요청은 등록 취소 지연 시간을 초과하기 때문에 500번대 응답(502)이 올 것이라 기대할 수 있겠습니다.

결과

8

위 사진처럼 19시 7분 26초에 deregister-targets을 호출했다면 30초 뒤인 56초 이후에 마무리되는 요청은 정상 응답이 나가지 않아야 하는데요, 실제 결과는 어떻게 되었을까요?

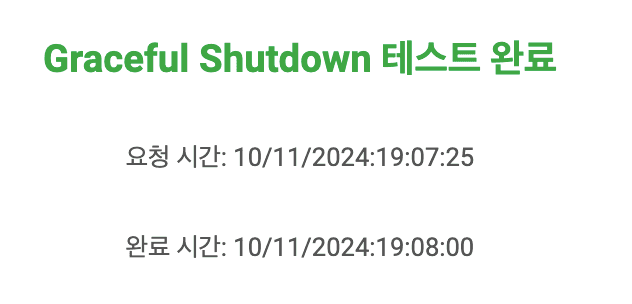

9

25초에 요청을 받고 00초에 마무리 된 35초 지연 작업이 정상 응답을 반환하는 예상과 다른 결과가 나타났습니다..

맨 위에서 작성한 공식 문서의 내용에 따르면 deregister-targets를 호출하여 인스턴스의 드레이닝이 진행되는 동안은 새로운 트래픽이 배분되지 않아야 하지만, 이 요청이 마무리가 되었다는 것은 deregister-targets 호출 이후에도 새로운 트래픽이 배분된 것이라고 생각할 수 있겠습니다.

원인 파악하기

이전에 예상했던 대로, deregister-targets 호출 이후에도 ELB가 트래픽을 배분하는지 확인해 보겠습니다. 로그를 조금 더 편하게 찍기 위해 위의 페이지와 동일한 기능을 하면서 요청 시간 / 완료 시간을 JSON으로 응답하는 API를 하나 추가하였습니다.

@Test
public void test() throws InterruptedException {
	log.info("start test");

	for (int i = 1; i <= 30; i++) {
		Thread.sleep(1000);
		sendRequest();
	}

	Thread.sleep(31 * 1000);
}

void sendRequest() {
	WebClient webClient = WebClient.builder().baseUrl("배포중인 도메인").build();
	LocalDateTime requestTime = LocalDateTime.now();

	webClient.post()
		.uri("/shutdown-test-v2")
		.bodyValue(new ShutdownRequest(requestTime, 10))
		.retrieve()
		.bodyToMono(ShutdownResponse.class)
		.subscribe(
			result -> log.info("request result: {}", result),
			error -> log.error("requestTime: {}, result: {}", requestTime.format(DATE_TIME_FORMATTER),
				error.getMessage())
		);
}

비동기 요청을 위해 WebClient를 사용하였습니다. WebClient 사용을 위해선 Spring Webflux 의존성 추가가 필요합니다 !

테스트는 위 코드를 이용하여, 1초 단위로 요청을 계속 보내면서 deregister-targets 호출 이후 실제 요청이 들어가는지 확인해 보겠습니다. 테스트를 위해 등록 취소 지연 시간은 기존의 30초보다 짧은 10초로 지정하고, Thread.sleep()을 거는 딜레이도 동일한 10초로 지정하였습니다.

10

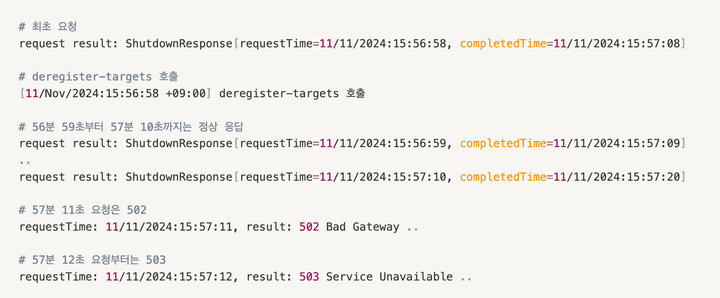

위 사진은 실제 테스트 과정에서의 로그이고, 이 로그들을 조금 더 자세히 확인해 보겠습니다.

  1. 502 응답

우선 502 응답 부터 살펴보자면, 테스트에서 사용하는 API는 순수 Thread.sleep() 시간만 등록 취소 지연 시간과 동일한 10초이기에 실제 실행 시간은 10초를 초과합니다.

11

따라서 nginx 로그를 살펴보면 이 요청에 대해서는 서버가 499 응답을 보낸 것으로 확인되고,

499: 서버가 요청을 처리하고 응답을 보내기 전에 클라이언트가 서버에 대한 연결을 종료할 때 Nginx가 보내는 상태 코드. (출처: http-statuscode.com)

이는 서버가 응답을 보내기 전에 등록 취소 지연 시간이 지나 ELB와 서버간의 연결이 끊어졌기 때문이라고 할 수 있겠습니다. 실제로 등록 취소 지연을 기존과 동일한 10초로 했을 때, 테스트에 사용하는 딜레이만 9초로 낮춰도 502 응답은 나가지 않습니다 ㅎㅎ

  1. 503 응답

deregister-targets를 호출한 56분 58초부터 약 14초 뒤인 57분 12초부터의 요청은 모두 503 응답이 나갔는데요, 이때부터는 nginx 로그를 확인해도 해당 요청은 없는 바 이 시점부터 ELB의 트래픽 배분이 중지되었다고 판단할 수 있습니다.

그러면 이 14초는 어떻게 산정된 값일까요?

12

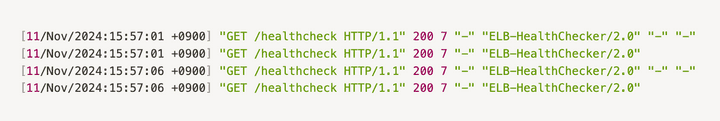

우선 위에 있는 헬스체크 로그를 보면 deregister-targets 호출 이후 3초, 8초 뒤에 헬스체크 요청이 왔는데, 이때의 응답은 모두 200이니 헬스체크는 연관이 없는 것 같습니다. 그래서 ‘deregister-targets 호출 이후에는 트래픽을 보내지 않는다고 하는데, 실제로 보내고 있다’ 라는 원론으로 돌아가서 생각해보니, 가장 유력하게 느껴지는 원인은 요청 이후 실제 ELB에 반영되는 시간인 것 같았습니다.

aws elbv2 modify-target-group \
--target-group-arn [대상 그룹의 arn] \
--health-check-interval-seconds [헬스체크 간격 시간(초)]

위의 코드는 AWS-CLI에서 헬스체크 간격을 수정하는 코드입니다. 이 코드를 호출해서 헬스체크 간격을 기존의 값인 5초에서 10초로 수정한 뒤 실제로 반영이 되는 시간을 확인 해 보겠습니다.

13

14

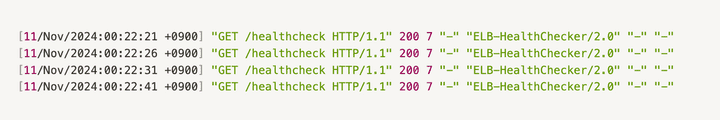

헬스체크 간격 수정 명령어는 22분 16초에 호출했고, 위의 로그를 보면 31초까지는 5초 단위로 헬스체크 요청이 오고 이후부터 10초로 변경된 것을 확인할 수 있습니다. 초 단위까지만 측정하여 정확하지는 않지만 실제 변경까지는 대략 14~15초 정도 소요되고, 이 시간은 이전에 deregister-targets 호출 뒤 트래픽 중단까지 걸린 14초와 대략적으로 비슷한 시간임을 확인하였습니다.

결론

aws-cli에서 제공하는 deregister 기능은 정상 작동하긴 하지만, 기대와 달리 실제 트래픽 중단까지는 약 14초가 소요되고, 헬스체크 간격 변경이 실제 반영될 때 까지 15초 정도가 소요되는 것을 보아 CLI에서의 요청 뒤 실제 ELB로의 반영까지는 대략 15초 전후의 시간이 걸린다고 예측할 수 있습니다.

이제 마지막으로, 이걸 실제 배포 과정에 적용하는 과정과 CLI 요청 후 실제 ELB까지의 반영에 걸리는 시간 문제를 해결한 방법을 소개하겠습니다.


실제 배포에 적용하기

개요

기존의 과정은 헬스체크 실패 API 호출 → 25초 sleep → 기존 스프링부트 종료 → 새로운 스프링부트 배포 순서로 진행됩니다. 스크립트 코드를 대략적으로 작성하면 다음과 같습니다.

curl -X POST http://localhost:8080/termination
sleep 25

kill [기존 springboot]

..
clone 및 gradle 빌드 등
..

nohup java -jar [새로운 springboot]
curl -X GET http://localhost:8080/health 반복 호출로 새로운 springboot가 정상적으로 실행되었는지 확인

수정할 과정은 deregister-targets 호출 → [실제 ELB까지 반영되어 트래픽이 전송되지 않을 때 까지 대기] → 기존 스프링부트 종료 → 새로운 스프링부트 배포 → register-targets 호출 순서로 진행됩니다.

aws elbv2 deregister-targets ..
[실제 트래픽 중단까지 대기]

kill [기존 springboot]

..
clone 및 gradle 빌드 등
..

nohup java -jar [새로운 springboot]
curl -X GET http://localhost:8080/health 반복 호출로 새로운 springboot가 정상적으로 실행되었는지 확인

aws elbv2 register-targets ..

그러면 새로운 과정에서 고려해볼 것은, 실제 트래픽 중단까지 대기하는 시간과 등록 취소 지연 시간이 되겠네요. 우선 등록 취소 지연 시간부터 살펴보겠습니다.

Graceful shutdown과 등록 취소 지연 설정

현재 Springboot의 graceful shutdown timeout은 기본값인 30초로 지정되어 있습니다.

graceful shutdown: 지정한 timeout까지의 요청은 처리하고 애플리케이션을 종료하는 방법

이전의 테스트 결과(502 응답이 나온 상황)로부터, 인스턴스가 마지막 요청을 받은 뒤 지정한 등록 취소 지연 시간이 지나면 애플리케이션이 요청을 처리해도 실제 응답까지 가지 않는다는 것을 확인하였습니다.

즉, Graceful shutdown이 진행되는 동안 등록 취소 지연 시간이 지나면 이 응답은 사용자에게 가지 않을 것입니다.

15

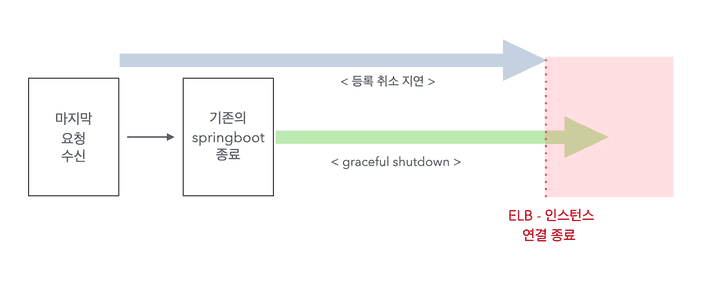

위 그림에서의 화살표 길이는 등록 취소 지연 시간 및 graceful shutdown timeout 시간이라고 생각해주세요!

그림으로 살펴보면 대략 이런 느낌인데요, 만약 Graceful shutdown timeout이 등록 취소 지연 시간보다 길어진다면 실제 Springboot는 요청을 처리했지만 이 응답이 사용자에게 가지는 않습니다.

16

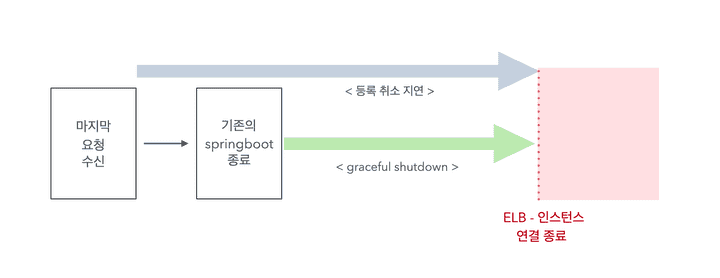

따라서 Springboot의 종료는 위 그림처럼 등록 취소 지연 시간이 지나기 전에 마무리가 되어야 하며, 마지막 요청 수신과 기존의 springboot의 종료가 순서대로 진행되니 graceful shutdown timeout은 등록 취소 지연 시간보다 작거나 같게 설정해야 합니다.

실제 트래픽 중단까지 대기 - 시간 지정

이제 이전의 개요에 있던 실제 트래픽 중단까지 대기만 잘 하면 되겠네요. 제가 사용할 방법은, 실제 데이터를 측정한 뒤 나온 통계량을 이용해서 적절한 대기 시간을 거는 방법입니다.

사실 이 방법은 본문을 작성하며 진행한 수십 번의 테스트에서 시작되었습니다ㅎㅎ 매번 확인하다 보니 자연스레 ‘15초를 초과하지 않을 것이다’ 라는 가설 검증의 과정으로 진행 되더라구요

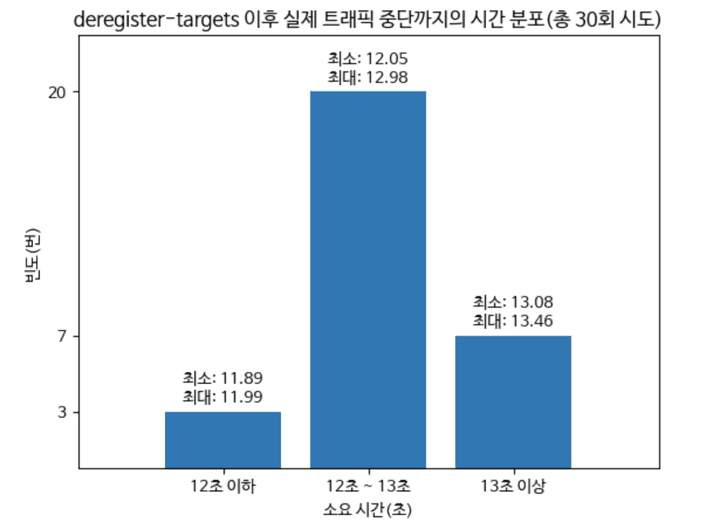

우선 통계량을 구하기 위해 테스트를 진행하겠습니다. 테스트는 deregister-targets 명령어 호출 이후 0.1초 단위로 요청을 보내고 503 응답이 나올 때 까지의 시간을 기록하는 순서로 진행하며, 총 30회 수행합니다. 아래 그래프는 이 작업을 총 30회 시도했을 때의 분포입니다.

30회는 보통 정규분포를 가정할 때 사용하는 최소 표본 수입니다.

17

대부분의 결과가 13초 이내이고 최대값은 13.46초로 아무리 늦어도 13.5초 내에는 트래픽이 중단됩니다. 30번의 시도를 한 이유는 정규분포를 가정하고 확률을 계산하기 위함이지만 실제 위 분포를 정규분포로 가정하기에는 근거가 부족한 것 같아요.

18

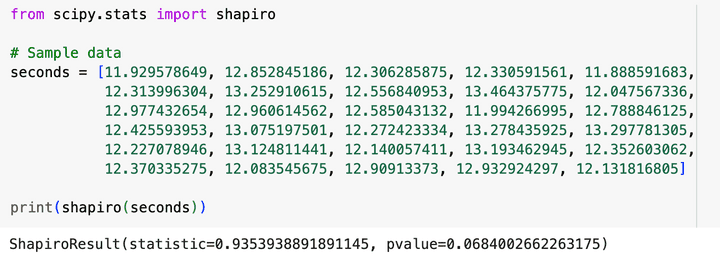

그래서 Shapiro-Wilk 정규성 검증으로 실제 정규성을 가지는지 검증했고, 검증 결과로 나온 P-value는 0.068로 정규성을 가진다고 할 수 있는 기준값인 0.05를 초과합니다. 따라서 이 분포를 정규분포로 가정한 뒤 확률을 계산해보면 트래픽 중단까지의 시간이 14초를 초과할 확률은 0.16%, 15초를 초과할 확률은 0.000021% 로 계산되고, 저는 deregister-targets 호출 이후 sleep 15로 15초를 기다리는 방식으로 진행하였습니다.

AWS가 제공하는 서비스의 안정성을 생각하면 이상치가 나올 가능성이 극히 적다는 생각도 있었습니다 ㅎㅎ


마무리

글이 꽤나 길어졌네요..ㅎㅎ 그래서 일단 간단하게 요약해 보겠습니다.

  1. 팀원이 구현한 API를 호출하여 헬스체크에 실패하도록 하는 방법은 좋은 방법이고, 현재는 IAM 권한 문제로 이 방법이 최선입니다.
  2. 하지만 API를 사용하는데에서 오는, 배포와 애플리케이션의 의존에서의 불확실성이 존재하긴 합니다.
  3. AWS-CLI의 deregister-targets을 이용하여 ELB가 트래픽을 중단하도록 할 수 있습니다. 이 경우 등록 취소 지연(deregistration delay)를 springboot의 graceful-shutdown tiimeout보다 같거나 크게 설정해야 합니다.
  4. deregister-targets를 호출해도 실제 ELB에 반영되어 트래픽이 중지될 때 까지는 약 15초정도가 소요되며, 30회 측정 후 통계량을 구한 결과를 바탕으로 계산했을 때 15초를 초과할 확률은 매우 낮습니다. 따라서 deregister-targets 명령어 호출 이후 15초를 대기합니다.

이전 글도 그렇고, 이번 글도 그렇고 코드 리뷰를 하며 남긴 “Deregistration delay를 도입할 수 있지 않을까?” 라는 댓글에서 시작했습니다. 저도 이런 개념이 있다 정도만 얼핏 봤지 실제로 적용해본 방법은 아니었는데요, 처음부터 하나씩 알아가다보니 많은 시간이 쓰이긴 했지만 그만큼 의미있고 보람찬 작업이었던 것 같습니다 ㅎㅎ

복잡하고 긴 내용이지만 여기까지 읽어주셔서 감사합니다 😄
